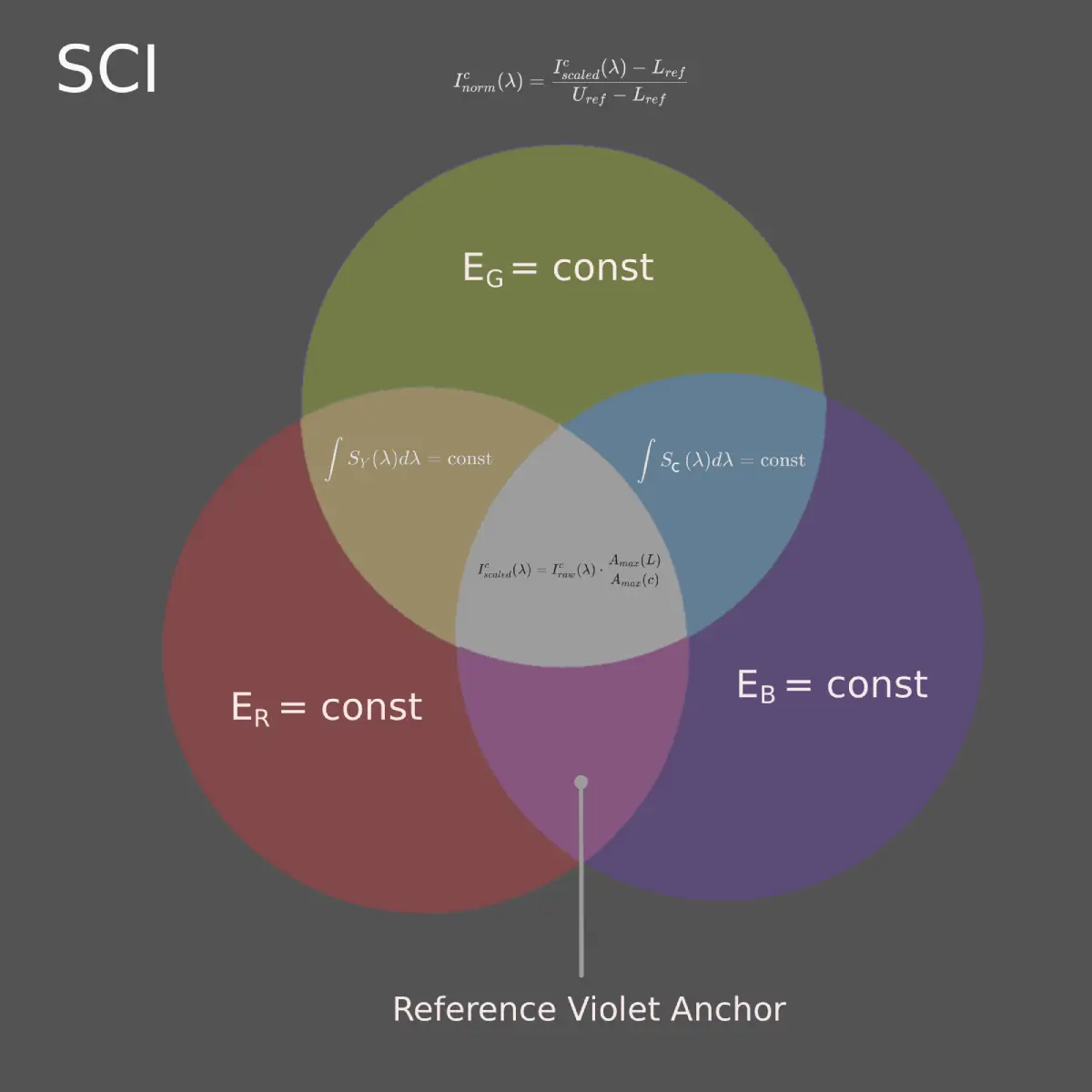

SPECTRAL CHANNEL INTEGRITY (SCI)
1. Концептуальний вступ
1. Conceptual Introduction
Модель Spectral Channel Integrity (SCI) призначена для збереження структури кольорового сигналу при переході між різними фізичними середовищами — від екрана до друку та камери.
The Spectral Channel Integrity (SCI) model is designed to preserve the structure of the color signal when transitioning between different physical media — from screen to print and camera.
Основна проблема звичайної друкованої продукції — це міжканальна інтерференція (Crosstalk). SCI вирішує цю проблему за допомогою детермінованої нормалізації каналів. Це дозволяє зберігати чіткі пропорції між RGB-компонентами після друку.
The main problem with conventional printed materials is inter-channel interference (Crosstalk). SCI solves this problem through deterministic channel normalization. This allows clear proportions between RGB components to be maintained after printing.
Таким чином, колір розглядається не лише як візуальна якість, а й як надійна, верифікована структура даних, придатна для комп'ютерного зору, багатоканального оптичного кодування, калібрування обладнання та художніх проектів.
Thus, color is considered not only as a visual quality, but also as a reliable, verifiable data structure suitable for computer vision, multi-channel optical encoding, equipment calibration, and artistic projects.
2. Проблема — міжканальна інтерференція (Crosstalk)
2. The Problem — Inter-Channel Interference (Crosstalk)
Субтрактивні пігменти мають широкі перекривні спектри поглинання. При друку це викликає взаємний вплив каналів, який порушує початкову структуру кольору — точні співвідношення інтенсивностей між RGB-каналами.
Subtractive pigments have broad, overlapping absorption spectra. In printing, this causes mutual influence between channels, which disrupts the original color structure — the precise intensity ratios between RGB channels.
В результаті на відбитку спотворюється те, що в цифровому зображенні визначає кожен колір. Ця втрата структурної цілісності є особливо критичною при незалежному багатоканальному кодуванні даних, де точність пропорцій між каналами необхідна для надійного декодування.
As a result, what defines each color in the digital image becomes distorted on the print. This loss of structural integrity is particularly critical in independent multi-channel data encoding, where the accuracy of proportions between channels is essential for reliable decoding.

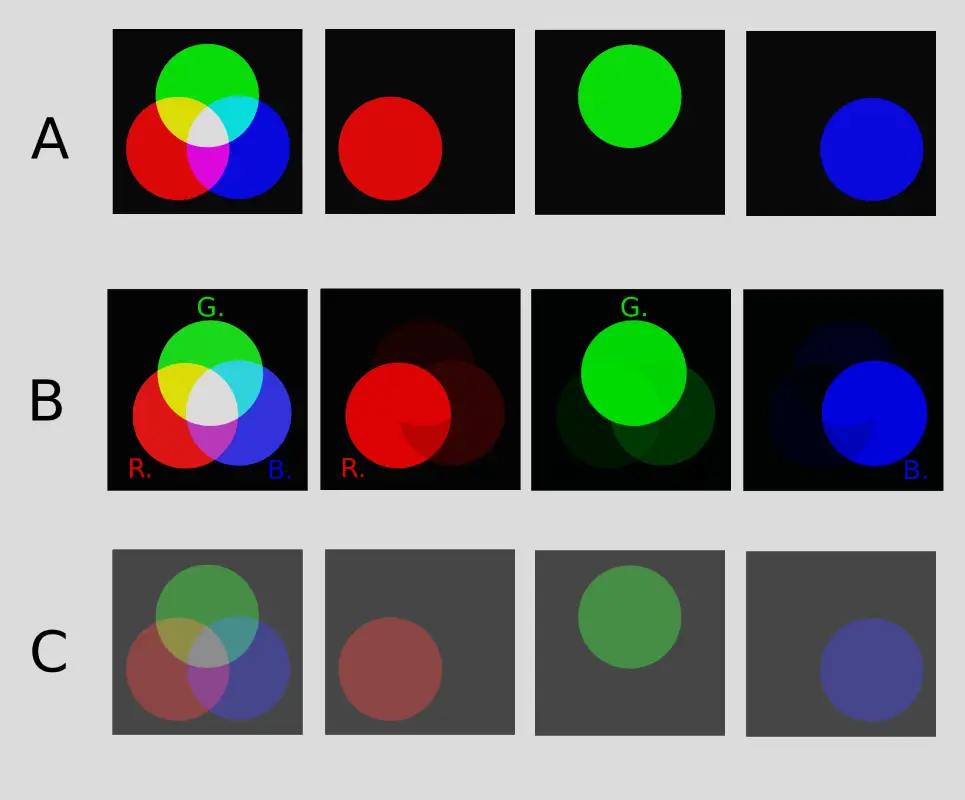

На рисунку 1. У системі "A" (RGB) канали незалежні і можуть бути повністю розділені. Після відтворення того ж зображення на субтрактному носії стандартними методами "B" (CMYK) виникає міжканальне перекриття, через яке при спектральній сепарації кожен канал містить інтерференційні компоненти інших каналів. Після застосування нормалізації "C" (SCI) амплітудний дисбаланс і базові рівні вирівнюються, що істотно зменшує crosstalk і відновлює операційну незалежність каналів.
In Figure 1. In system "A" (RGB), the channels are independent and can be fully separated. After reproducing the same image on a subtractive medium using standard methods "B" (CMYK), inter-channel overlap occurs, causing each channel to contain interference components from other channels during spectral separation. After applying normalization "C" (SCI), the amplitude imbalance and baseline levels are equalized, significantly reducing crosstalk and restoring operational channel independence.
ДЕТАЛЬНО: Сфери застосування перцепційного підходу та завдання моделі SCI
Класична модель ICC базується на колориметрії та оптимізована для візуальної відповідності зображень людському сприйняттю. Модель SCI розширює цей підхід, адаптуючи управління кольором під завдання машинного зору, спектрометрії та цифрового кодування. Ці моделі принципово не конкурують, оскільки призначені для вирішення протилежних завдань і не замінюють одна одну.
- Розділення цільових завдань. Стандартні ICC-профілі створені для художнього та споживчого друку, де пріоритетом є візуальна естетика та максимальний кольоровий охоплення. Модель SCI свідомо обмежує спектральний діапазон ради точності даних і непридатна для друку звичайних зображень, оскільки позбавляє їх звичної насиченості.
- Математична зворотність тракту. Перцепційні профілі використовують інтерполяційні таблиці (LUT) для адаптації під зір людини, що робить процес кодування-декодування нелінійним і незворотним. SCI, навпаки, забезпечує суворе збереження початкових математичних пропорцій сигналу.
- Стабільність спектральної відповіді. Візуально метамерні кольори (однакові для людини) мають різні фізичні профілі відбиття, що призводить до помилок при їх реєстрації матрицями камер. SCI стабілізує спектральні характеристики, забезпечуючи інваріантність даних для цифрових датчиків.
- Операційна незалежність каналів. Традиційні методи не компенсують субтрактне змішування пігментів. SCI мінімізує міжканальну інтерференцію (Crosstalk) на фізичному рівні, зберігаючи ізольованість інформаційних шарів при багатоканальному оптичному кодуванні.
Підсумок. ICC-профілі забезпечують візуальну досконалість для людського ока. Модель SCI здійснює детерміноване приведення спектральної відповіді серед до суворих фізичних меж, трансформуючи субтрактну друковану среду в стабільний аналог адитивної матриці для систем автоматизованого аналізу даних.
DETAILS: Application Areas of the Perceptual Approach and SCI Model Objectives
The classical ICC model is based on colorimetry and optimized for visual matching of images to human perception. The SCI model extends this approach by adapting color management for computer vision, spectrometry, and digital encoding tasks. These models fundamentally do not compete, as they are designed to solve opposite tasks and do not replace each other.
- Separation of target objectives. Standard ICC profiles are created for artistic and consumer printing, where visual aesthetics and maximum color gamut are the priority. The SCI model deliberately limits the spectral range for the sake of data accuracy and is unsuitable for printing ordinary images, as it deprives them of their customary saturation.
- Mathematical reversibility of the pipeline. Perceptual profiles use interpolation tables (LUTs) to adapt to human vision, making the encoding-decoding process non-linear and irreversible. SCI, on the other hand, ensures strict preservation of the original mathematical signal proportions.
- Spectral response stability. Visually metameric colors (identical to humans) have different physical reflection profiles, leading to errors when registered by camera sensors. SCI stabilizes spectral characteristics, ensuring data invariance for digital sensors.
- Operational channel independence. Traditional methods do not compensate for subtractive pigment mixing. SCI minimizes inter-channel interference (Crosstalk) at the physical level, maintaining the isolation of information layers in multi-channel optical encoding.
Conclusion. ICC profiles provide visual perfection for the human eye. The SCI model performs deterministic normalization of the spectral response of media to strict physical boundaries, transforming the subtractive print environment into a stable analog of an additive matrix for automated data analysis systems.
3. Математична модель (механізм спектрального обмеження)

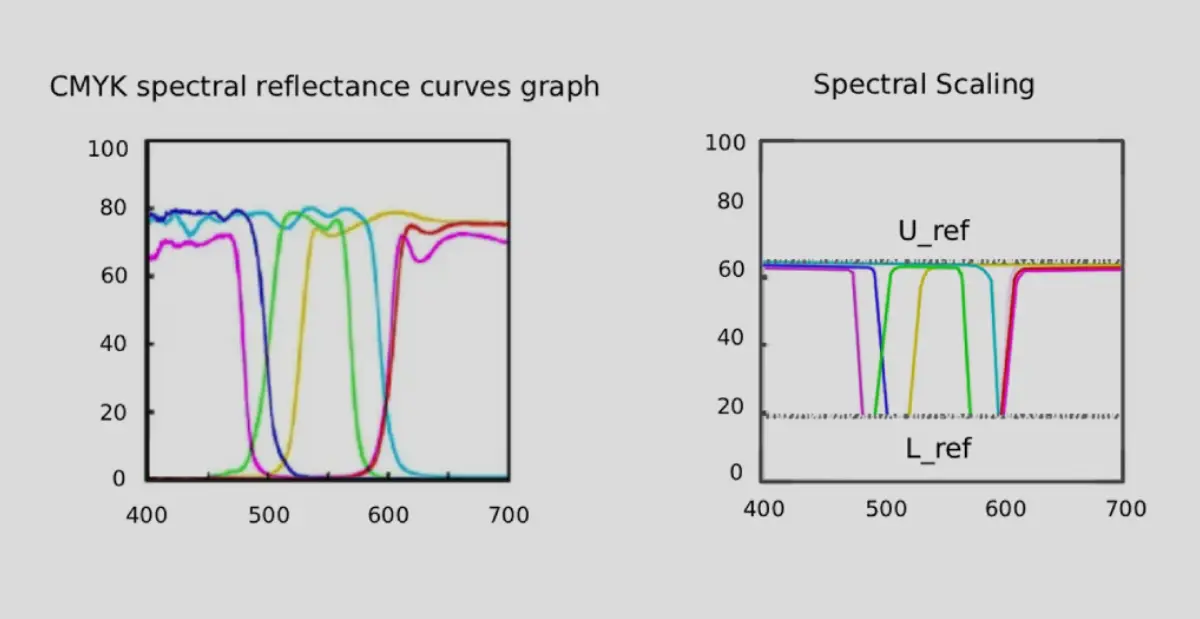

3. Mathematical Model (Spectral Limitation Mechanism)
ДЕТАЛЬНО: Математичний апарат масштабування
Амплітудне масштабування
\(I_{raw}^{c}(\lambda)\) — початкова інтенсивність відбиття пігменту на довжині хвилі \(\lambda\);
\(A_{max}(L)\) — максимальна фізична амплітуда обраного спектрального обмежувача;
\(A_{max}(c)\) — максимальна амплітуда розглядуваного пігменту.
Формування загальних опорних рівнів
\(S_{in}\) — значення вхідного сигналу після амплітудного вирівнювання;
\(U_{ref}\) — загальний верхній референсний рівень системи;
\(L_{ref}\) — загальний нижній референсний рівень системи.
DETAILS: Mathematical Scaling Framework
Amplitude Scaling
\(I_{raw}^{c}(\lambda)\) — initial reflection intensity of the pigment at wavelength \(\lambda\);
\(A_{max}(L)\) — maximum physical amplitude of the selected spectral limiter;
\(A_{max}(c)\) — maximum amplitude of the considered pigment.
Formation of Common Reference Levels
\(S_{in}\) — input signal value after amplitude equalization;
\(U_{ref}\) — common upper reference level of the system;
\(L_{ref}\) — common lower reference level of the system.
Межі застосування моделі
Applicability Boundaries of the Model
Модель не замінює традиційні методи цветопередачі та не обмежує використання насичених кольорів у художній та дизайнерській практиці. Її завдання — формування відтворюваної спектральної среды для додатків, у яких критично важливо збереження структури та операційної незалежності RGB-каналів.
The model does not replace traditional color reproduction methods and does not limit the use of saturated colors in artistic and design practice. Its task is to create a reproducible spectral environment for applications where preserving the structure and operational independence of RGB channels is critically important.
Подібно до того, як камертон не замінює музику, а слугує еталоном налаштування, SCI не підміняє існуючі кольорові простори, а надає інструмент для завдань, що вимагають детермінованого розділення інформаційних каналів.
Just as a tuning fork does not replace music but serves as a calibration standard, SCI does not supplant existing color spaces but provides a tool for tasks requiring deterministic separation of information channels.
Області застосування:
Application areas:
- комп'ютерний зір та системи штучного інтелекту;
- computer vision and artificial intelligence systems;
- прецизійне калібрування оптичних систем;
- precision calibration of optical systems;
- багатоканальне спектральне кодування даних.
- multi-channel spectral data encoding.
4. Апаратна верифікація та контроль структури
4. Hardware Verification and Structure Control
SCI-маркери, створені в рамках моделі, являють собою оптичні елементи, кольорові компоненти яких узгоджені таким чином, щоб мінімізувати міжканальну інтерференцію (Crosstalk) та забезпечити відтворюване розділення RGB-каналів. Їхня чиста сепарація слугує індикатором збереження структури кольорового сигналу. Вони розташовуються поруч з оригіналом картини, після чого вся сцена фотографується та репродукується. Вимірювальні елементи — SCI-маркери друкуються так, щоб на відбитку повністю збереглися їхні властивості. Це гарантує, що і всі інші кольори на репродукції зберегли початкову структуру та цілісність кольорового сигналу. Кольорові компоненти копії можуть відрізнятися залежно від використаного друкарського обладнання та барвників, але при цьому суворо зберігають співвідношення каналів та структуру кольору. Для наочності на ілюстрації маркери представлені у вигляді конусів, розділення яких через фільтри легко контролювати візуально.
SCI markers, created within the model, are optical elements whose color components are coordinated to minimize inter-channel interference (Crosstalk) and ensure reproducible separation of RGB channels. Their clean separation serves as an indicator of color signal structure preservation. They are placed next to the original painting, after which the entire scene is photographed and reproduced. The measuring elements — SCI markers — are printed so that their properties are fully preserved on the print. This guarantees that all other colors on the reproduction have also maintained their original structure and color signal integrity. The color components of the copy may differ depending on the printing equipment and dyes used, but they strictly preserve the channel ratios and color structure. For clarity, the markers are shown as cones in the illustration, whose separation through filters can be easily monitored visually.
5. Застосування в комп'ютерному зорі
5. Application in Computer Vision
Ідея збільшити ємність QR-кодів за рахунок використання кольорових каналів (RGB) не нова. Але при звичайному друку у форматі CMYK інформація в каналах втрачається через перехрестні спотворення (Crosstalk), і вирішити цю проблему алгоритмами декодування практично неможливо. Модель SCI формує фізично стійку структуру кольорових каналів, адаптовану до особливостей друку, що виключає втрату даних. Вона дозволяє системі комп'ютерного зору чітко бачити та диференціювати кожен кольоровий канал окремо, що кратно підвищує точність розпізнавання кодів в реальних умовах.
The idea of increasing QR code capacity by using color channels (RGB) is not new. But with conventional CMYK printing, the information in the channels is lost due to crosstalk distortions, and solving this problem through decoding algorithms is practically impossible. The SCI model forms a physically robust color channel structure adapted to printing characteristics, which eliminates data loss. It allows the computer vision system to clearly see and differentiate each color channel individually, significantly improving code recognition accuracy in real-world conditions.
Spectrum QR Generator (3-in-1)
Паралельна упаковка трьох незалежних масивів даних в один фізичний QR-код з розділенням по RGB-каналах.
Parallel packaging of three independent data arrays into a single physical QR code with RGB channel separation.
QRnament Creator
Алгоритм безшовного впровадження матричних структур даних в орнаментальні композиції та патерни.
Algorithm for seamless embedding of matrix data structures into ornamental compositions and patterns.
Зверніть увагу: представлені веб-генератори формують зображення в цифровому вигляді, без адаптації до друку. В початковому цифровому вигляді ці структури гарантовано декодуються програмним забезпеченням лише при зчитуванні безпосередньо з екрана вашого монітора.
Для коректного перенесення на фізичний носій (папір, пластик або полотно) параметри генерованого файлу повинні пройти попередню підготовку до друку відповідно до алгоритмів SCI.
Please note: the presented web generators create images in digital form, without print adaptation. In their original digital form, these structures are guaranteed to be decoded by software only when read directly from your monitor screen.
For correct transfer to a physical medium (paper, plastic, or canvas), the generated file parameters must undergo pre-press preparation according to SCI algorithms.
Підрозділ: Практичне випробування
Subsection: Practical Testing
Експеримент з нанесенням багатошарового кольорового коду та орнаменту акриловими пігментами на полотно за принципами моделі SCI. Отримані результати демонструють принципову можливість декодування багатошарових структур, сформованих на фізичному носії. Експеримент має попередній характер і потребує подальшої оптимізації алгоритмів кодування та зчитування.
An experiment applying multi-layer color code and ornament with acrylic pigments on canvas following the SCI model principles. The obtained results demonstrate the fundamental possibility of decoding multi-layer structures formed on a physical medium. The experiment is preliminary in nature and requires further optimization of encoding and reading algorithms.
6. Статус проекту
6. Project Status
Модель SCI знаходиться на стадії активного розвитку, формування теоретичної бази та проведення практичних експериментів.
The SCI model is in the stage of active development, theoretical base formation, and practical experiments.
Для масштабування проекту необхідні:
To scale the project, the following are needed:
- Тести на професійному друкарському обладнанні.
- Tests on professional printing equipment.
- Дослідження з використанням спектрометра — для точної оцінки того, як алгоритми комп'ютерного зору взаємодіють з кольором в різних умовах.
- Research using a spectrometer — for accurate assessment of how computer vision algorithms interact with color under various conditions.
Проект відкритий та запрошує до співпраці спеціалістів в галузі поліграфії, колориметрії та Computer Vision, а також програмістів, спонсорів та всіх, кому цікавий цей проект.
The project is open and invites collaboration from specialists in printing, colorimetry, and Computer Vision, as well as programmers, sponsors, and everyone interested in this project.
